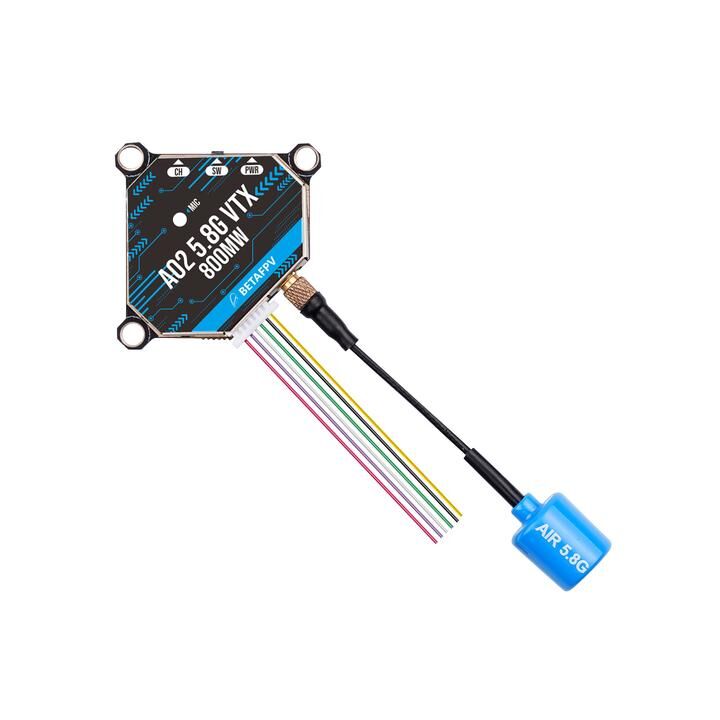

EMISOR VIDEO A02 25-800mW 5.85G VTX BETAFPV

A02 5.8G VTX es un VTX ligero, de tamaño pequeño y de alta calidad de 25-800 mW, que ofrece una potencia de salida seleccionable de 25/200/500/800 mW para vuelos FPV de rango extremo. Con una potencia de salida de 800 mW, los pilotos pueden volar drones hasta 1100 metros de distancia para explorar más posibilidades y diversión. Con un orificio de montaje fijo y un conector de 6 pines, lo que hace que sea muy fácil de instalar. Es una elección perfecta para drones Whoop & Toothpick con orificio de montaje de 26 * 26 mm, como el Serie X-Knight, Serie Beta85X / 95X y Serie TWIG dron, el A02 25-800mW 5.8G VTX está listo para llevar su rango FPV a los horizontes y más allá.

Características:

• A02 VTX es un VTX de 5.8GHz de alta calidad con una fuerte capacidad antiinterferente y una transmisión estable. Viene con una potencia de salida ajustable de 25 mW / 200 mW / 500 mW / 800 mW, lo que permite seleccionar la cantidad perfecta de potencia de salida en función de sus necesidades de FPV.
• Con la potencia de salida de 800 mW, los pilotos pueden volar drones hasta 1100 metros de distancia, lo que ofrece una solución FPV perfecta para pilotos en busca de vuelos de largo alcance.
• Con 5.26 g de peso total con un diseño de tamaño pequeño,  A02 VTX es perfectamente adecuado para Whoop y Toothpick Quad con un orificio de montaje de 26 * 26 mm, como Serie X-Knight, Serie Beta85X / 95X y Serie TWIG drones sin ninguna reducción en el rendimiento o la potencia.
• Viene con un micrófono incorporado, A02 VTX proporciona una transmisión de sonido en tiempo real, los pilotos pueden obtener una experiencia de vuelo más vívida.
• Con un orificio de montaje fijo y un conector de 6 pines, se necesita menos trabajo de soldadura, lo que hace que sea muy fácil de instalar.

Especificaciones:

• Elemento: A 02 5.8G VTX
• Potencia de salida: 25/200/500/800 mW (ajustable)
• Rango de voltaje de suministro: 7-35 V
• Peso: 5,26 g  (sin antena)
•  Tamaño VTX : 27,3×27,3×4,5mm
• Antena: Antena de aire (MMCX recta)
• Frecuencia: 5.8GHz 37 canales, con Raceband: 5645 ~ 5945MHz
• SEL de canal: SmartAudio
• Tipo de modulación: FM
• Indicador de canal: 3 LED
• Control de frecuencia: PLL
• Todo armónico: Max -50dBm
• Estabilidad de frecuencia: ± 100 KHz (típico)
• Precisión de frecuencia: ± 200 KHz (Typ.)
• Error de portadora de canal: ± 1.5dB
• Puerto de antena: 50 Ω
• Temperatura de funcionamiento: -10 ℃ ~ + 60 ℃

A02 VTX es adecuado tanto para Whoop como para Toothpick Quad con un orificio de montaje de 26 * 26 mm. Los pilotos pueden montar el A02 VTX en el Kit de cuadro V2 de fibra de carbono de 5 ” X-Knight y Kit de cuadro Beta95X.

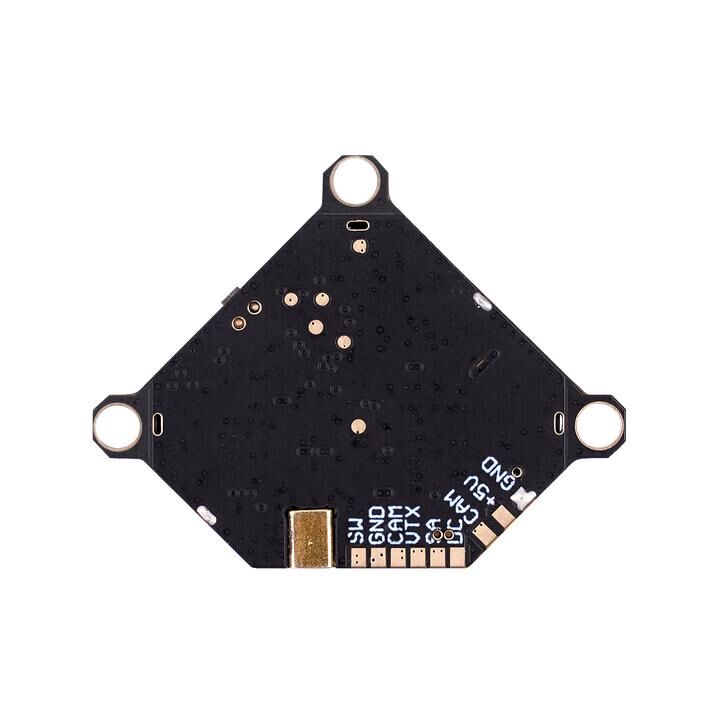

Diagrama para A02 VTX

Cómo conectarse con FC

Aquí está el diagrama sobre cómo conectar el VTX a Toothpick F722 2-6S Controlador de vuelo sin escobillas AIO 35A (BLHei _32 ). El color de las líneas en el diagrama es el mismo que el color de los cables del conector de 6 pines.

Cómo utilizar PitMode y cambiar la frecuencia y la potencia

PitMode permite a los corredores encender sus transmisores de video durante los eventos de carrera sin interferir con otros corredores, y aún tiene la capacidad de cambiar la configuración de VTX o hacer algunas pruebas. El rango está limitado a 2-3 my la transmisión ocurre en la frecuencia seleccionada.

PitMode está activo cuando el LED de encendido rojo / verde / azul parpadea.

Cómo activar y salir de PitMode

Presione el botón en el VTX dos veces para activar el modo Pit, presione dos veces nuevamente para regresar al estado de energía anterior.

Cómo cambiar la frecuencia, el canal y la potencia

Ingrese al menú OSD mediante las palancas del transmisor de radio (Pitch Stick UP y Yaw Stick Left). Luego  CARACTERÍSTICAS -> VTX SA para cambiar la frecuencia y potencia.

La potencia conmutable incluye 25 mW, 200 mW, 500 mW y 800 mW, y PitMode es compatible con este VTX.

Aquí están la banda de frecuencia de 40 canales y el estado del indicador de canal. Siga el número de destellos LED para ajustar su canal.

El paquete incluye:

• 1 * BETAFPV A02 5.8G VTX
• 1 * Cable FC de 6 pines
• 1 * Antena de aire (MMCX recta)
• 3 * Amortiguadores de goma antivibración
